现代加工零件质量控制的必备精密测量仪器。在汽车制造、航空航天、精密轴承、精密机械加工电机、汽配、摩配、精密五金、精密工具、刀具、模具、光学元件及铁路等各大行业广泛使用，同时也适用于科研院所、大专院校、计量机构和企业计量室及标准化车间。

测量原理

   该仪器为直角坐标测量法，触针接触式。X 轴采用高精密的摩擦导轨为基准，Z1 轴采用数字传感器，测绘出被测零件的表面轮廓形状的坐标点，通过计算机的软件对传感器采集的原始数据进行数学运算处理，标注所需的测量项目。

测量功能

可测量各种精密机械零件的素线和截面轮廓形状参数

1、角度处理 (坐标角度、与Y坐标的夹角、两直线夹角) 。

2、圆处理(直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆心的距离、圆心到直线距离)。

3、点线处理 (交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离) 。

4、直线度、槽深、槽宽、凸度、沟边距、沟心距、水平距离、垂直距离等形状参数。

主要选型因素

1、测量范围

X轴 (横导轨)：100mm、120mm、150mm、200mm（可选）

Z1轴(传感器) : 20mm、40mm、60mm（可选）

Z轴 (立柱) :400mm、500mm (更高可以定制)

2、测量精度

1.3um、1.0um、0.8um、0.6um等（可选）

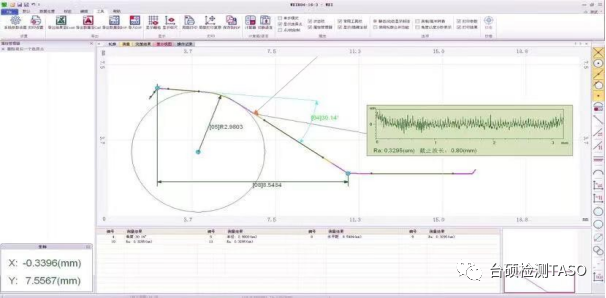

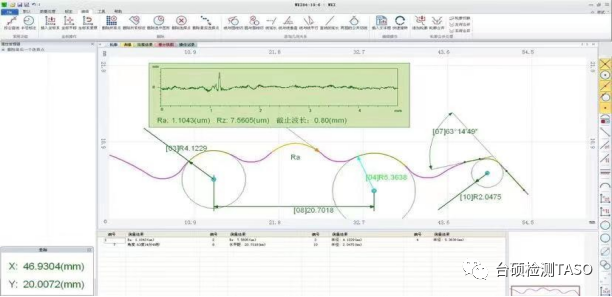

主要软件功能

日常故障排除及检修

1、测值不准确或测值不稳定

测量时是否按标准操作。

工件和测头是否干净。

立柱是否松动，数字传感器信号是正常，零位是否准确。工作台是否松动。

移动导轨光栅信号是否正常，设置是否准确。

接地是否良好。

检查震源(或较大的声音、或电风扇吹到传感器)。附近有没有震动较大的设备

检查电源，有没有电磁干扰，如附近有没有大平面磨床及大容性/感性负载。

传感器是否损坏。

2、传感器没信号

传感器线路是否松动;

电器盒是否打开;

传感器零位信号是否正常。

3、仪器不采样

读数头线路是否松动;

读数头位置跑偏，指示灯显示红色;

软件是否被改动;

电机是否走动;

如以上都不是，可判断读数头是否损坏。

4、导轨电机不动

电机线路是否松动;

电机驱动器上电流有没有达到要求;

电机开关是否打开;

如以上都不是，可判断电机或电机驱动器是否损坏。

5、电脑死机

采样时死机，重启电脑；

其它情况死机检查电源，有没有电磁干扰，如附近有没有大平面磨床及大容性/感性负载

检查接地是否正常。

电脑的连接线是否有松脱。

6、电脑不能启动

请认真仔细检查电源;

电脑里主板或内存条是否松动。
