诠释轮廓仪特点原理!
文章出处:台硕仪器      人气:134      作者:Kim       发表时间:2022-05-13 13:13:12

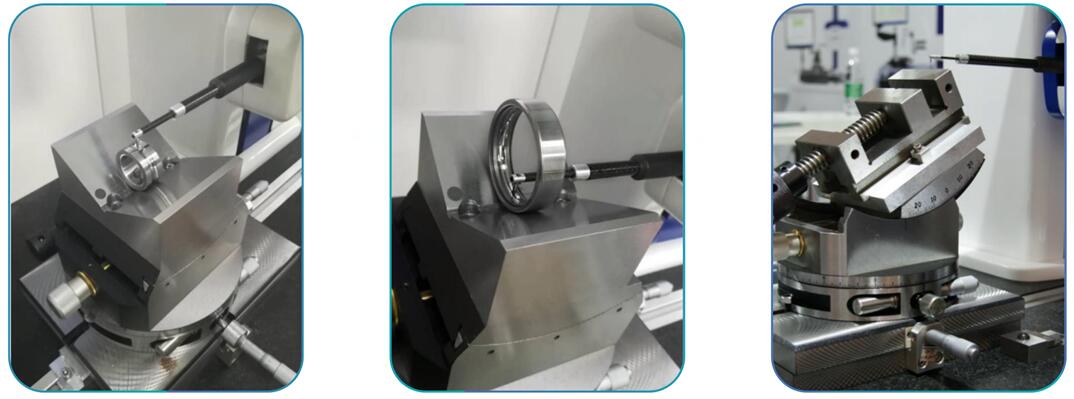

什么是轮廓仪?轮廓仪是测量各种机械零件素线形状和截面轮廓形状的精密设备。在轴承行业中可测量各种滚动体及滚道的素线形状,如:凸出量、接触角、曲面曲率半径和基准件角度等,在机械行业中可测量各种零件的直线度、线轮廓度、平行度、倾斜度、角度。特别适用于汽车、拖拉机、摩托车活塞的外型的测量。该研润企业生产仪器采用微机控制,自动实现测量循环,自动消除安装误差,直接显示所测零件的形状及参数,并可打印图形和数据,供产品质量检测及工艺分析。

轮廓仪测量原理?轮廓仪是通过仪器的触针与被测表面的滑移进行测量的,是接触测量。其主要优点是可以直接量某些难以测量到的零件表面,如孔、槽等的表面粗糙度,又能直接按某种评定标准读数或是描绘出表面轮廓曲线的形状,且测量速度快、结果可靠、操作方便。


轮廓仪的性能特点?高精度、高稳定性、高重复性:能够满足被测件测量精度要求;智能化管理与检测软件系统:仪器操作界面友好,操作者很容易即可基本掌握仪器操作,使用十分简便;可进行多参数测量自动评价等;测量力可根据要求设置调整;智能保护系统:一旦出现主机与被测工件或夹具相撞、或测针在扫描过程中出现拉力过大,仪器会停止扫描保护测量系统和测针;灵活手动控制:仪器配置了操作杆,可在测量工件前对测针进行粗定位;在脱离电脑的情况下,让测针左右、上下快速移动。
