粗糙度一体机主要利用激光测距技术和图像处理技术进行检测。其核心组成部分包括激光测距器、机械扫描系统、高精度光栅等。激光测距器通过发射激光束并接收反射回来的激光束，实现对工件表面高度信息的检测。机械扫描系统则将激光测距器与机器人或其他机械系统相结合，实现精密控制和测量。

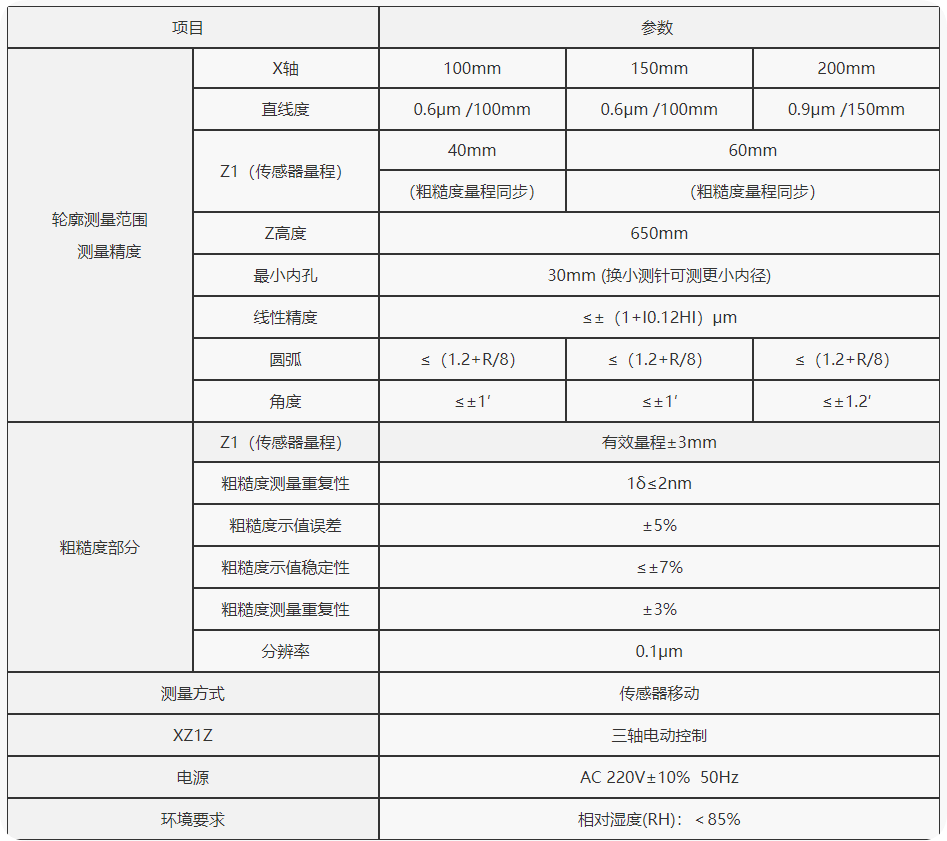

注：圆弧：2mm＜R＜10mm 的标准球，取样圆弧夹角为120°。
角度：60°、90°的角度块，角边取样长度为 5mm。
粗糙度测量重复性：采用 Ra 为0.35-0.5μm 的方波标准件。
以上参数均在 20℃± 2℃，阶梯温度不超过2℃/h 和地面振动最大 RMS＜50Hz
2.5μm/s 且RMS＞50Hz 5.0μm/s 的环境下测得。
