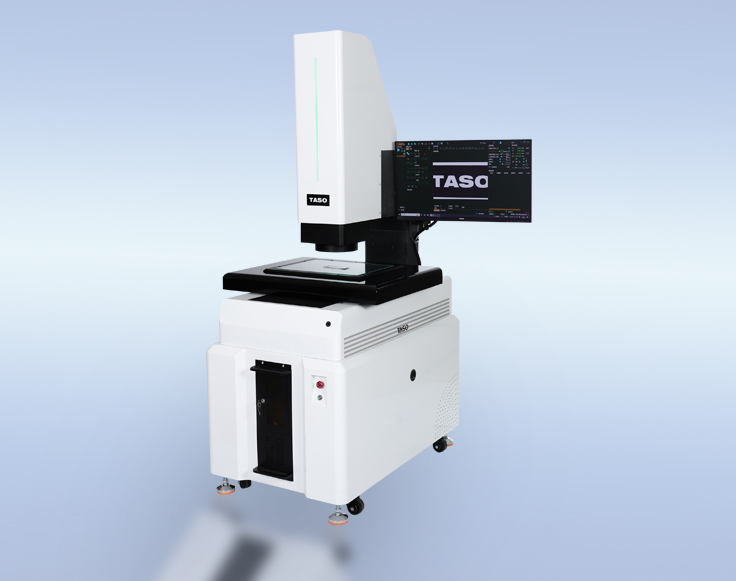

TSE-432FS双视野拼接测量仪
产品特点
名称 规格双视野拼接测量仪TSE-432FS设备尺寸(长/宽/高)1100mm * 790mm * 1950mm移动行程(X/Y/Z)400mm * 300mm * 200mm设备重量380kg工作台承重30kg最小显示分辨率0.0001mm数字相机广视野/高精度:2000万像素CMOS数字相机镜头l 远心镜头l 高分辨率双倍率双远
  • 技术参数
 名称  规格
双视野拼接测量仪TSE-432FS
设备尺寸(长/宽/高)1100mm * 790mm * 1950mm
移动行程(X/Y/Z)400mm * 300mm * 200mm
设备重量380kg
工作台承重30kg
最小显示分辨率0.0001mm
数字相机广视野/高精度:2000万像素CMOS数字相机
镜头l      远心镜头l    高分辨率双倍率双远心镜头
l        倍率/景深l    广视野:0.16X / 6mm   高精度:0.64X / 0.5mm
视野广视野:82mm*55mm     高精度:21mm*14mm
测量视野广视野:400mm*300mm   高精度:400mm*300mm
测量精度广视野l    移动测量(拼接测量)精度≤±(3.5+L/150)μm   重复精度≤±1.5μm
l      固定视野测量(无拼接)精度≤±3μm 重复精度≤±1μm
(*以测量标准器为被测产品,在使用环境下进行测量。)
高精度l    移动测量(拼接测量)精度≤±(2+L/150)μm   重复精度≤±1μm
l      固定视野测量(无拼接)精度≤±1.2μm 重复精度≤±0.5μm
(*以测量标准器为被测产品,在使用环境下进行测量。)
 光源 轮廓光l    同轴远心光源(绿光)
升降光l    组合式环光(四分区白光45°+绿光0°   )
玻璃高精度光学玻璃:428mm*328mm
光栅尺进口雷尼绍高精度贴片光栅尺,分辨率0.1μm
导轨日本THK或台湾上银高精度P级导轨
电机进口交流伺服电机:200W
机台底座、Z轴立柱高精度济南青大理石   00 级
软件智能拼接仪测量软件:TASO-8.0E(可对接MS系统)
加密锁 TASO软件专用
传动方式X、Y、Z 轴均采用TBI研磨丝杆
测量方式Z轴镜头移动,工作台XY轴移动测量 (4轴自动)
操作方式电脑编程操控,4轴均为可编程、程序自动控制
电源AC 220±5V、50Hz
使用环境温度   20±3 ℃,且温度变化不大于 1°C/h。
(注:设备和测量标准器在室内温度平衡时间>12h)
湿度35%-75%,振动<0.002g
电脑品牌电脑:CPU/I7,内存/32G,固态硬盘/500,独立显卡/4G
设备桌子/电脑桌定制电脑桌
专用操控杆(选配)X/Y/Z轴控制遥控手柄
