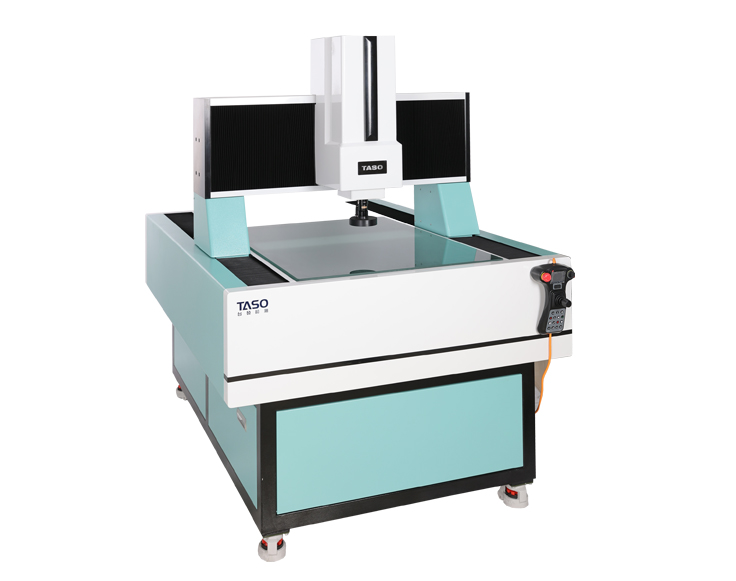

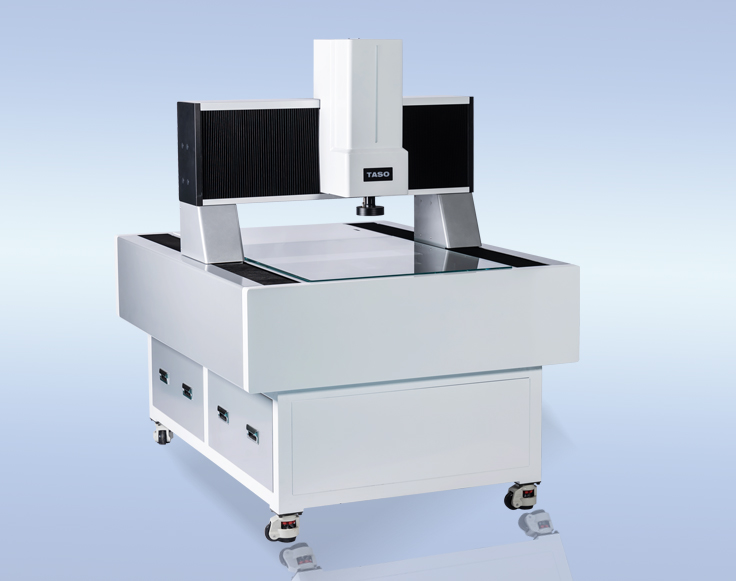

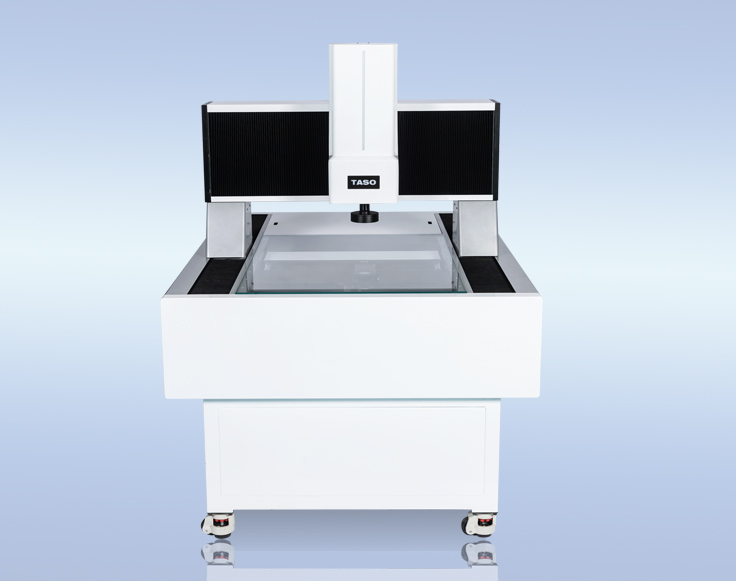

影像测量仪
版权所有 © 2011-2025 上海台硕检测仪器有限公司
备案号：沪ICP备12022528号沪公网安备31011702889002号
技术参数
| 型号 | QVME6050H | QVME8060H | QVME1210H | QVME2015H |
| 量程X*Y轴*Z轴(mm) | 500*600*200 | 600*800*200 | 1000*1200*200 | 1500*2000*200 |
| 外形尺寸(mm) | 1400*1100*1628 | 1650*1240*1676 | 2300*1810*1720 | 4200*2500*1750 |
| Z轴实测高度(mm) | ≤130 | |||
| 建议承重(kg) | ≤60 | ≤50 | ||
| XY轴线性精度(μm) | E=(2.5+L/200) | E=(3.0+L/200) | ||
| Z轴线性精度(μm) | E=(5.0+L/100) | |||
| 速度 | XY轴(mm/s):<500 Z轴(mm/s):<100 | |||
| 光栅尺 | 0.5μm金属贴片光栅尺 | |||
| 图像传感器 | 工业数字摄像机 | |||
| 光学镜头 | 高清光学镜头，光学放大倍率0.7×-4.5×连续变倍 | |||
| 放大倍率 | 影像放大倍率约30-185X | |||
| 光源 | 落射光：五环八区LED冷光源，各段独立操控，256级亮度可调 | |||
| 轮廓光：圆形LED冷光源，亮度程控微调 | ||||
| 运动控制 | 4轴CNC伺服控制系统(X、Y、Z、Z0OM) | |||
| 测量软件 | Taso定制版专业测量软件 | |||
| 建议工作环境 | 温度20±3℃,湿度35%-80%,振动<0.002g,低于15Hz | |||
| 电源 | AC 220±5V50Hz | |||
| 重量约(kg) | 780 | 1200 | 1800 | 2500 |
